產品概述

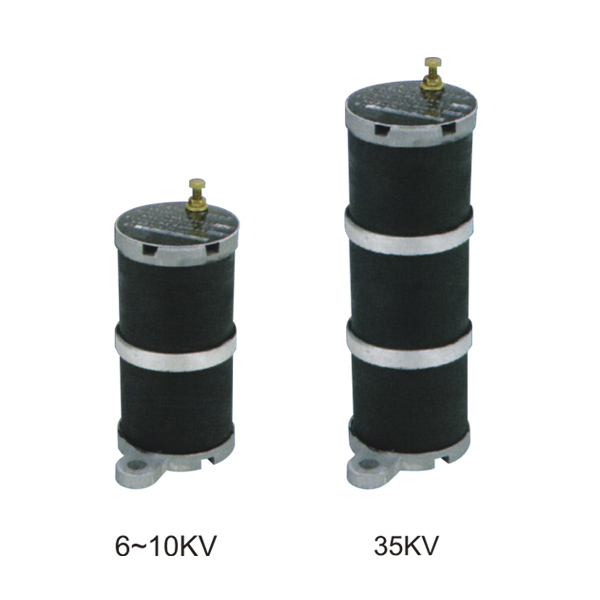

LXQ(3)型6～35KV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱消諧器），是安裝在6～35KV電壓互感器（以下簡稱壓變或PT）一次繞組Y。結線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器的產品型號--LXQ表示按傳統外形設計的長方形的消諧器；LXQ3表示第三次改型設計的、電阻器外表裸露的、無須絕緣外套保護的、圓柱外形的消諧器。兩者只是外形不同，電氣性能完全相同。
LXQ(3)型6～35KV消諧器的直流電氣特性與傳統的RXQ及LXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發,進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC為基材；經大噸位的壓機壓制成高密度的、圓餅狀的坯體；在還原氣氛下；經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
LXQ(3)型6～35KV消諧器的直流電氣特性與傳統的RXQ及LXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發,進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC為基材；經大噸位的壓機壓制成高密度的、圓餅狀的坯體；在還原氣氛下；經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
技術參數
消諧器型號的選配
適合配LXQ3 型的壓變型號 - 全絕緣
JDZJ-6，10 JDJJ-35
JSJW-6，10 JDJJ1-35
JDEJ-6，10 JKJJ2-35
JDEW-6，10 JDX6-35
JDJW-6，10G JDX7-35
JDZB-6，10 JDZX-35
JDZX7-6，10 JDXW-35
適合配LXQ3（D）型的壓變型號 - 半絕緣
JDZX6-6，10 UNE10，35
JDZX8-6，10， 35G UNE10
JDZX9-6，10， 35G UNE10，35
JDZX10-6，10 UNE10
JDZX11-6，10，35 UNE35
JDZXR1-6，10
JDZXR2-6，10
