產品概述

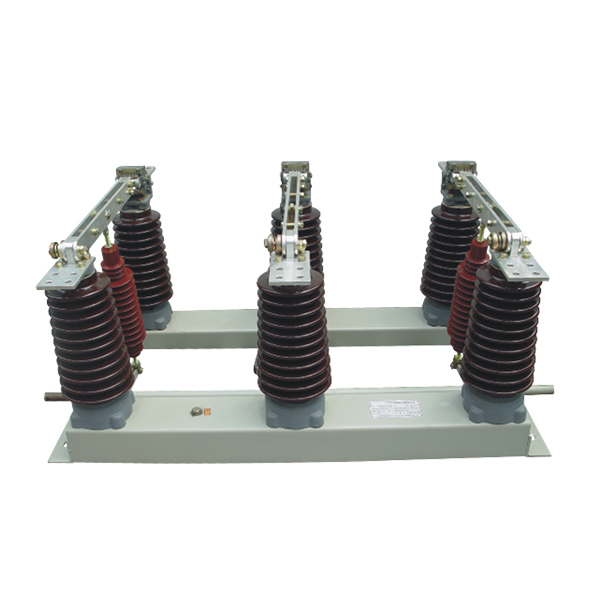

GN27-40.5型戶內高壓隔離開關是一種新型產品。適用于額定電壓40.5kV，交流50Hz的電力系統中，在有電壓無負載情況下分、合電路之用，是替代老產品而設計生產的換代產品。可與高壓開關柜配套，亦可單獨使用。配用CS6-2操作機構。均采用加強絕緣設計，可滿足Ⅱ級污染場所條件下使用。
技術參數
GN27-40.5系列戶內高壓隔離開關設計科學、合理、結構新穎； 多觸點，旋轉式接觸，自清掃能力好，提高散熱能力； 接觸點在兩個面內，操作力矩小，接觸壓力大，易調整；采用大爬距，加強絕緣能力、耐受電壓均滿足最高要求； 在轉軸上加裝軸承，使用壽命提高，操作輕便。
該系列隔離開關為垂直轉動閘刀式三相共底架結構。斷口側靜觸頭設計成擺動式多觸片觸頭，具有單片觸頭接觸壓力小、磨損低、散熱面積大、操作力矩小等優點，同時采用大爬距支柱絕緣子和拉桿絕緣子、具有高絕緣性能和高機械強度。為滿足需要，設計有平裝型、穿墻型、帶接地刀等型式。該系列隔離開關可以水平、垂直或傾斜安裝。
該系列隔離開關為垂直轉動閘刀式三相共底架結構。斷口側靜觸頭設計成擺動式多觸片觸頭，具有單片觸頭接觸壓力小、磨損低、散熱面積大、操作力矩小等優點，同時采用大爬距支柱絕緣子和拉桿絕緣子、具有高絕緣性能和高機械強度。為滿足需要，設計有平裝型、穿墻型、帶接地刀等型式。該系列隔離開關可以水平、垂直或傾斜安裝。
